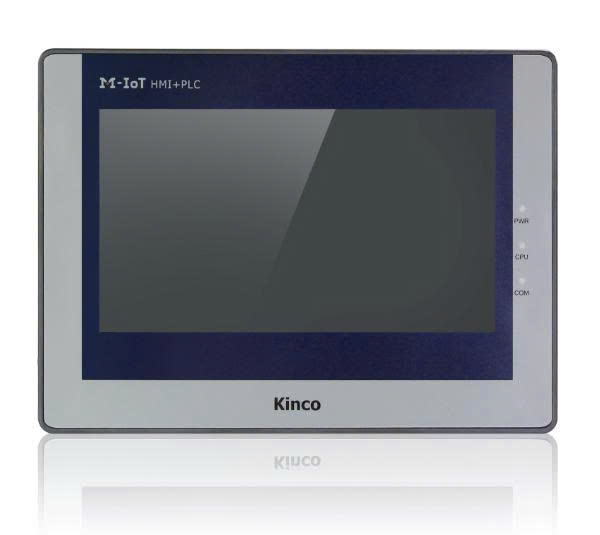

Dòng HMI-PLC tích hợp MK kế thừa hiệu quả chi phí vượt trội từ thế hệ trước, đồng thời được trang bị bộ xử lý hiệu năng cao và phát triển trên nền tảng phần mềm DTools mới, giúp lập trình giao diện HMI linh hoạt hơn, hỗ trợ nhiều thành phần đồ họa và chức năng mở rộng trong quá trình thiết kế.
Bên cạnh đó, khi kết hợp với nền tảng công nghệ M-IoT, thiết bị cho phép tải chương trình từ xa, truyền thông PLC qua mạng, giám sát vận hành qua VNC, cũng như quản lý và bảo trì thiết bị từ xa một cách thuận tiện.
Nhờ tích hợp các công nghệ tiên tiến này, dòng HMI-PLC MK mang đến giải pháp điều khiển và giám sát toàn diện, giúp tăng hiệu quả vận hành, giảm chi phí bảo trì và nâng cao giá trị ứng dụng trong hệ thống tự động hóa công nghiệp.
Tính năng
• Chức năng M-IoT
• Nâng cấp hiệu suất
• Chức năng mở rộng
• Máy đếm xung tốc độ cao
• Đầu ra xung tốc độ cao
• Cổng giao tiếp nối tiếp
Chức năng M-IoT
Tích hợp chức năng Internet vạn vật, hỗ trợ tải lên và tải xuống chương trình, truyền thông PLC qua mạng, giám sát từ xa VNC, quản lý thiết bị và các chức năng vận hành và bảo trì từ xa phong phú khác, dễ sử dụng và mạnh mẽ, giúp đáp ứng nhu cầu ứng dụng của khách hàng trong nhiều ứng dụng khác nhau.
Nâng cấp hiệu suất
Bộ phận HMI sử dụng CPU công nghiệp, tần số chính 700MHz, bộ nhớ Flash 128MB + DDR2 dung lượng lớn 64MB và hỗ trợ phần mềm lập trình DTools màn hình cảm ứng thế hệ mới để cải thiện hiệu suất của sản phẩm.
Chức năng mở rộng
PLC hỗ trợ nhiều loại mô-đun mở rộng, có thể mở rộng tối đa 8 mô-đun mở rộng KS. Nó có thể đáp ứng nhu cầu ứng dụng đa dạng của người dùng, với hiệu suất chi phí tốt hơn.
Máy đếm xung tốc độ cao
Cung cấp 4 bộ đếm xung tốc độ cao. Mỗi bộ đếm tốc độ cao cho phép tối đa 32 giá trị PV và hỗ trợ 32 ngắt “CV=PV”. Bộ đếm tốc độ cao hỗ trợ nhiều chế độ, có thể là một pha, hai pha (Lên/Xuống), pha AB (tần số 1 lần và 4 lần). Tần số đếm tối đa của bốn bộ đếm xung là 50KHz.
Người dùng có thể sử dụng trình hướng dẫn cấu hình HSC trong phần mềm lập trình để cấu hình trực tiếp.
Đầu ra xung tốc độ cao
Có 4 đầu ra xung tốc độ cao, tất cả đều hỗ trợ tín hiệu đầu ra PTO (chuỗi xung) và PWM (điều chế độ rộng xung). Phần mềm cung cấp PLS (PWM hoặc PTO), nhóm lệnh điều khiển vị trí, PFLO_F (làm theo hướng dẫn) và các chức năng khác để giúp người dùng triển khai các ứng dụng điều khiển chuyển động đơn giản .
Cổng giao tiếp nối tiếp
Bộ phận PLC chứa 2 giao diện RS485, PORT1, PORT2, với tốc độ truyền thông lên tới 115,2kbps. PORT1 hỗ trợ các giao thức lập trình Kinco, trạm chủ và trạm tớ Modbus RTU và giao thức nối tiếp tự do. PORT2 hỗ trợ các trạm chủ và trạm tớ Modbus RTU và giao thức nối tiếp tự do.
THÔNG SỐ KỸ THUẬT
| Tên | Model | Thông số kỹ thuật PLC | ||||||||||
|
Cung cấp điện áp |
DI | DO | DIO | AI | AO | Tốc độ cao đếm | Tốc độ cao
đầu ra |
Cảng | Mô-đun mở rộng | Kích thước (mm)
(Dài*Rộng*Cao) |
||
| HMI+PLC | MK070E-33DT | DC24V | 16 | 14*DC24V | — — | 2*IV | 1*IV | 4*Tối đa 50KHz |
4 ( 3*Tối đa 50KHz 1*Tối đa 10KHz ) |
2*RS485 | Hỗ trợ mô-đun mở rộng KS | 204*150*33,9 |
| MK070E-32DX | 16 | 4*DC24V
+ Rơ le 12* |
— — | — — |
2* Tối đa 50KHz |
|||||||
| MK043E-20DT | 9 | 9*DC24V | 2*AI | — — |
4
( 3*Tối đa 50KHz 1*Tối đa 10KHz ) |
132*102*31,5 | ||||||
| MK043E-27DT | 10 | 10 *DC24V | 4 | 2*IV | 1*IV | 132*102*45,4 | ||||||
| Thông số kỹ thuật HMI | ||||||||||||
| Hiển thị | Màu sắc | Độ phân giải | Đèn nền | Độ sáng | Cảng | Bảng điều khiển cảm ứng | Tuổi thọ đèn nền | Bộ nhớ | Bộ nhớ công thức | khả năng mở rộng bộ nhớ | Tải chương trình xuống | |
| Màn hình TFT 7″ | 256K màu | 800*480 | DẪN ĐẾN | 250cd/m² | — |
4 dây độ chính xác sức chống cự mạng |
50000 giờ | Bộ nhớ Flash 128M + DDR64M |
256KB+RTC | 1 Máy chủ USB | 1 USB phụ
/Ethernet |
|
| Màn hình TFT 4,3″ | 480*272 | 400 cd/m² | 1*RS232
(Chỉ MK043E-27DT) |
|||||||||
